環形變壓器為什么要加屏蔽層？
返回列表來源：圣元變壓器 發布日期：2019-02-15 17:39 | 分享 加入收藏關注：-

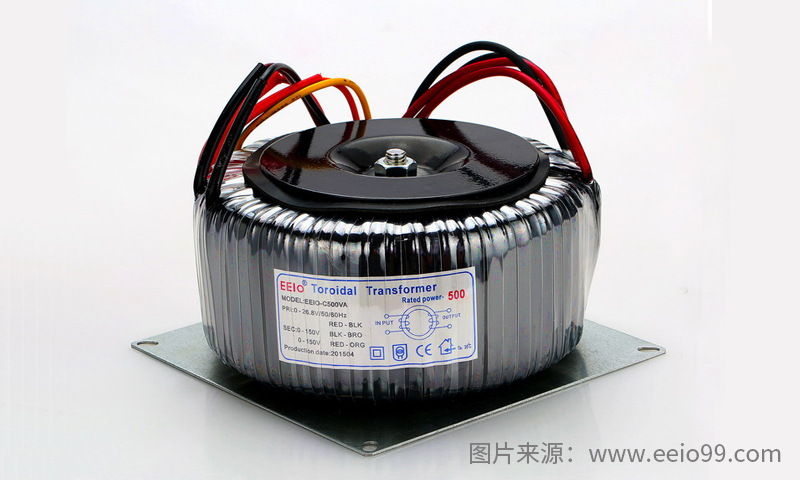

環形變壓器有著體積小、噪音低、發熱量少、轉換效率高等優點，已越來越多地應用于工業自動化設備、儀器儀表、醫療衛生、家用電器等領域中。
環形變壓器主要由線圈和環形鐵芯組成，線圈又分為初級線圈和次級線圈，其中又有部分環形變壓器的初、次級繞組間加有屏蔽層，這類變壓器一般使用在儀器儀表及高端音響設備等方面，那么屏蔽層的作用是什么呢?
1.加入屏蔽層后，可以增大初、次級繞組間的距離，從而減小極間耦合電容，降低變壓器的電磁噪音，但漏感會增大。
2.通過屏蔽層可以將初級間的共模干擾信號接地，防止其傳入到次級線圈，干擾影響后級電路的正常工作。
屏蔽層的制作要求很高，通過判斷其屏蔽層的好壞，也可以看出一個環形變壓器的好壞。
注：文章原創出自www.nuangong.cn轉載請注明出處，未經允許，將追究相關責任!
